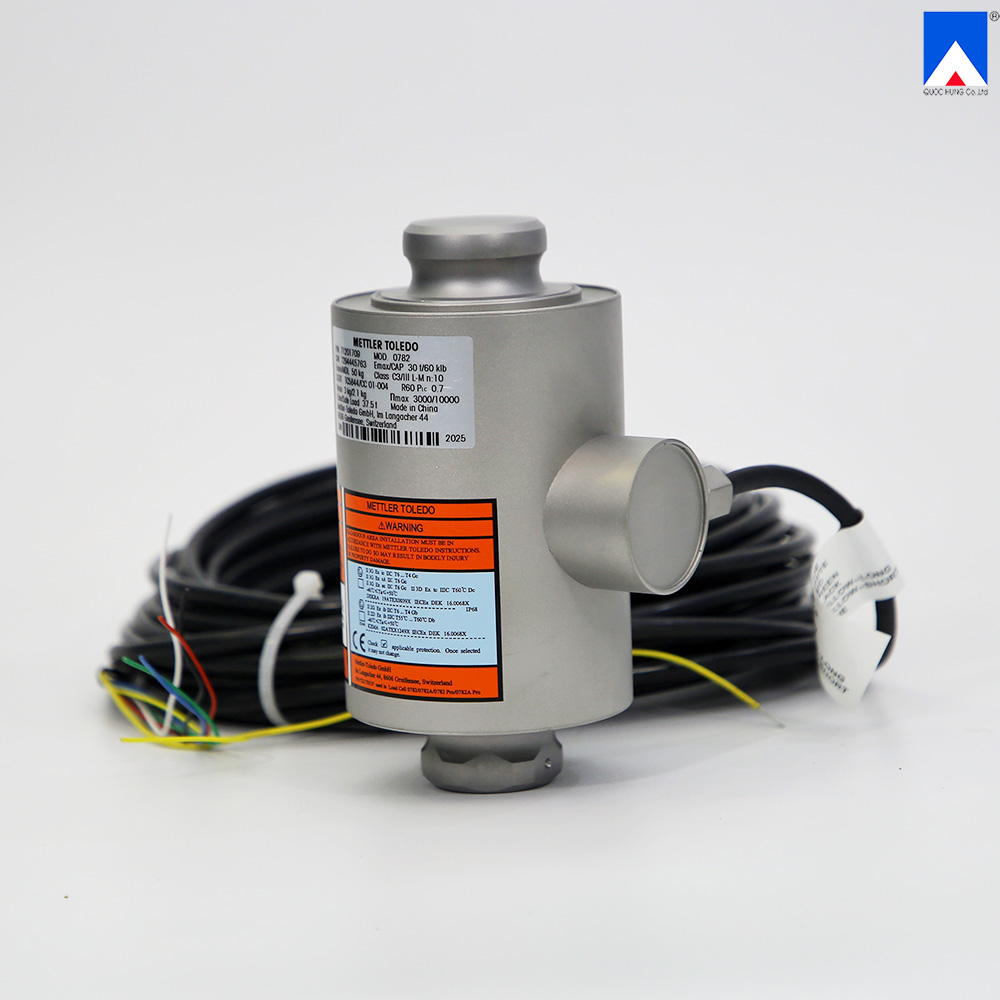

Cảm Biến Lực Mettler - Toledo 0782 - Ảnh 3

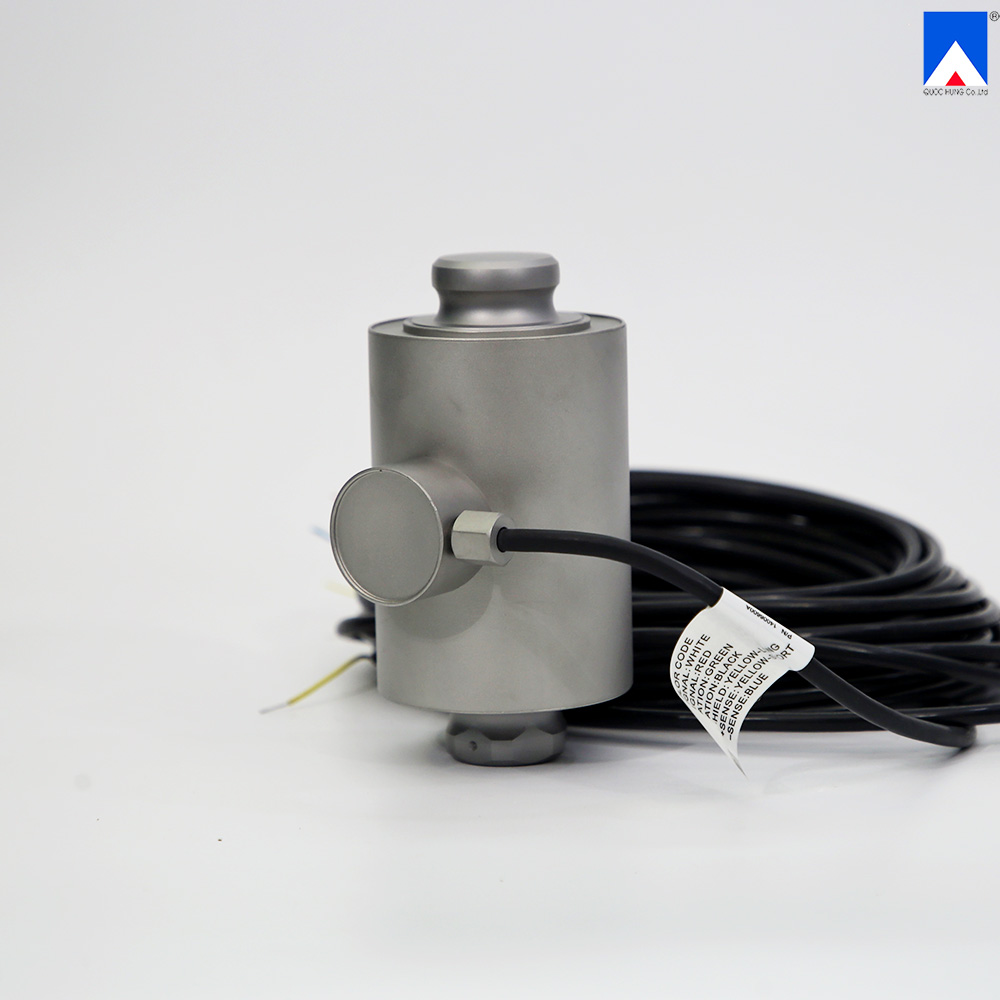

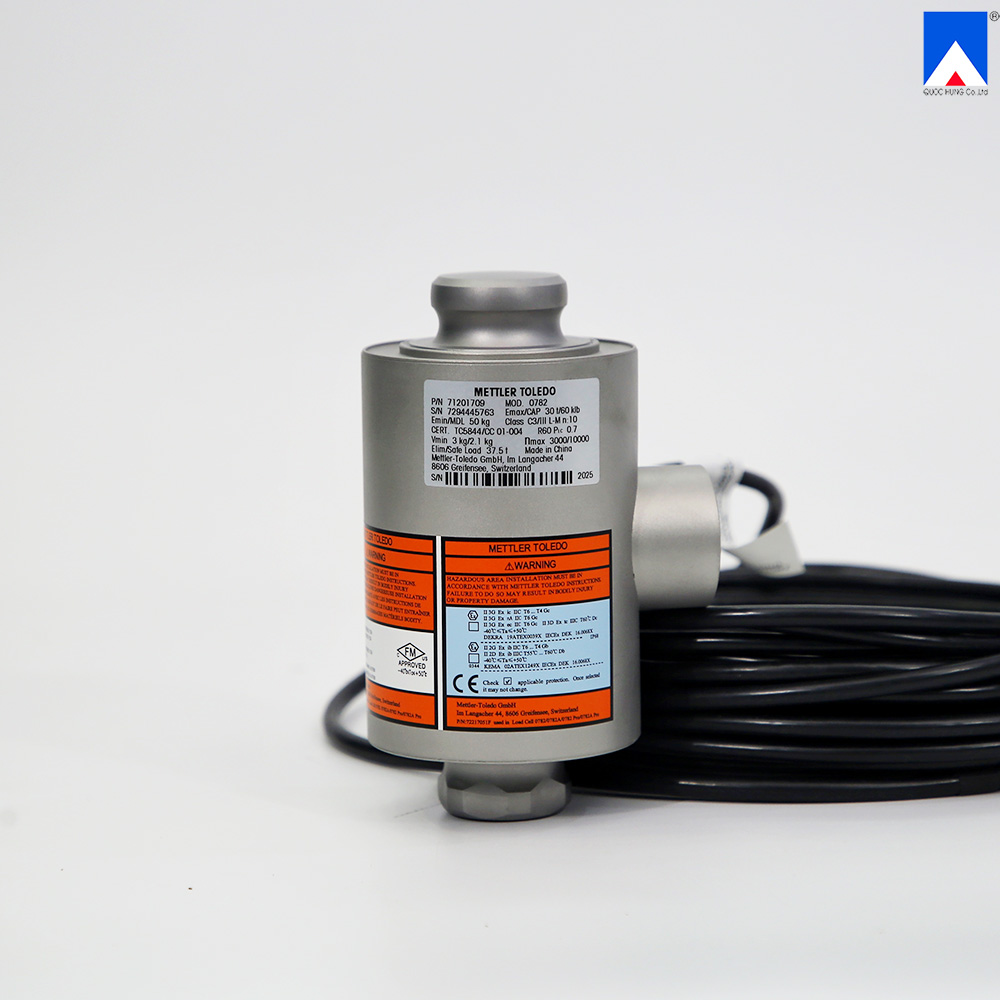

Cảm Biến Lực Mettler – Toledo 0782

Thương hiệu: Mettler – Toledo
Xuất xứ: Trung Quốc
Model: 0782
Tải trọng: 20, 30, 50, 100, 200, 300 tấn

Danh mục: Cảm Biến Lực Thương hiệu: Mettler - Toledo

Mô tả

Mỗi loadcell 0782 tải trọng lớn đều có các đặc điểm và chứng nhận sau:

Được chứng nhận OIML C3 và NTEP III L 10.000d cho các mức tải từ 20 đến 100 tấn.
Được chứng nhận ATEX Zone 1/2 và Zone 21/22 để sử dụng trong khu vực nguy hiểm có nguy cơ cháy nổ.
Được chứng nhận FM Class I, II, III Division 1.
Chế tạo bằng thép không gỉ cho các mức tải từ 20 đến 200 tấn.
Thiết kế hàn kín hoàn toàn (Hermetically Sealed), giúp bảo vệ các bộ phận bên trong khỏi môi trường bên ngoài.
Đạt tiêu chuẩn bảo vệ IP68.

Loadcell 0782 được phê duyệt để sử dụng trong nhiều ứng dụng tại Châu Âu, Châu Á, Châu Mỹ và hầu hết các khu vực khác trên thế giới.

Nếu một ứng dụng yêu cầu chứng nhận cụ thể, 0782 có nhiều khả năng đã đáp ứng. Điển hình, Loadcell 0782 còn được phê duyệt để sử dụng trong khu vực nguy hiểm có nguy cơ cháy nổ.

Thông số		Đơn vị đo	Thông số kỹ thuật
Model			0782
Tải trọng định mức (R.C.)		t (klb, danh định)	20 (44)	30 (66)	50 (110)	100 (220)	200 (441)	300 (661)
Đầu ra định mức		mV/V @R.C.	2 ± 0.1%
Đầu ra không tải¹⁾		%R.C.	≤ 1
Sai số tổng hợp^{1) 2)}		%R.C.	≤ 0.018				≤ 0.05	≤ 0.06
Sai số lặp lại		%A.L.³⁾	≤ 0.01				≤ 0.02
Độ trôi sau 30 phút		%A.L.	≤ 0.0167				≤ 0.03	≤ 0.04
Độ hồi đầu ra tải chết tối thiểu (DR), 30 phút		%A.L.	≤ 0.0167				≤ 0.03	≤ 0.04
Ảnh hưởng nhiệt độ đến	Đầu ra tải chết tối thiểu	%R.C./°C (./°F)	≤ 0.002 (0.001)
Ảnh hưởng nhiệt độ đến	Độ nhạy²⁾	%A.L./R.C./°C (./°F)	≤ 0.0009 (0.0005)				≤ 0.002 (0.001)
Phạm vi nhiệt độ	Bù nhiệt	°C (°F)	−10~+40 (+14~+104)
	Hoạt động		−40~+65 (−40~+150)
	Lưu trữ an toàn		−40~+80 (−40~+176)
Phê duyệt OIML/Châu Âu⁴⁾	Số chứng nhận OIML		R60/2000-NL-01.04				–
	Số chứng nhận Châu Âu		NMi TC5844
	Cấp chính xác		C3
	nmax		3000
	Y		6666
	PLC		0.7
	Ký hiệu độ ẩm		Không
	Tải chết tối thiểu	kg (lb)	0 (0)
	Z		3000
Phê duyệt NTEP⁴⁾	Số chứng nhận		01-004				–
	Cấp		III L M
	nmax		10000
	Vmin	kg (lb)	1.4 (3.0)	2.1 (4.5)	3.5 (7.5)	7.0 (15.0)
	Tải chết tối thiểu	kg (lb)	50 (100)
Phê duyệt ATEX⁴⁾	Số chứng nhận, Cat. 2		KEMA 02ATEX1249 X
	Phân loại		II 2 G Ex ib IIC T4 … T6 II 2 D Ex ibD 21 IP68 T60°C
	Thông số thực thể		Ui = 25 V, Ii = 600 mA, Pi = 0.57–1.25 W, Ci = 2.6–6 nF, Li = 10.25–30 µH
	Số chứng nhận, Cat. 3		KEMA 06ATEX0122
	Phân loại		II 3 G Ex nL IIC T6 II 3 G Ex nA II T6 II 3 D Ex tD A22 IP68 T60°C
	Thông số thực thể		Ui = 25 V, Ci = 2.6–6 nF, Li = 10.25–30 µH
Phê duyệt Factory Mutual⁴⁾	Số chứng nhận, Hoa Kỳ		3013511
	Phân loại		IS/I,II,III/1/ABCDEFG/T4 NI/I,II,III/2/ABCDFG/T4
	Thông số thực thể		Vmax = 20 V, Imax = 600 mA, Pi = 1.25 W
	Thông số thực thể		Ci = 4 nF, Li = 17.7 µH					Ci = 6 nF, Li = 26.5 µH
	Số bản vẽ hệ thống, Hoa Kỳ		142730
Điện áp kích thích	Khuyến nghị	V AC/DC	5–15
Điện áp kích thích	Tối đa	V AC/DC	20
Điện trở đầu cực	Đầu vào kích thích	Ω	1160 ± 10				1160 ± 15
Điện trở đầu cực	Đầu ra	Ω	1000 ± 3
Điện trở cách ly @50 V DC		MΩ	> 5000
Điện áp đánh thủng		V AC	> 500
Vật liệu	Phần tử đàn hồi		Thép không gỉ					4340
	Vỏ bảo vệ		Thép không gỉ
	Đầu nối cáp		Thép không gỉ
	Cáp		PVC
Bảo vệ	Kiểu		Hàn kín
	Tiêu chuẩn IP		IP68
	Tiêu chuẩn NEMA		NEMA 6/6P
Giới hạn tải	An toàn	%R.C.	125
Giới hạn tải	Phá hủy	%R.C.	300
Tải động an toàn		%R.C.	70
Tuổi thọ mỏi		Chu kỳ @R.C.	> 1.000.000
Hướng tải			Nén
Lực hồi phục⁵⁾		%A.L./mm (./in)³⁾	0.8 (19)		2 (52)		1.6 (40)	2.5 (63)
Độ dịch chuyển ngang tối đa⁶⁾		± mm (in)	4 (0.16)			5 (0.20)	6 (0.24)
Độ võng tại tải định mức, danh định		mm (in)	0.25 (0.010)				0.32 (0.013)	0.42 (0.017)
Khối lượng danh định		kg (lb)	2.8 (6.2)	3 (6.6)	3.3 (7.3)	4.5 (9.9)	12.5 (27.6)	21.7 (48)
Cáp	Chiều dài	m (ft)	13 (42.5)				20 (66)	30 (98)
Cáp	Đường kính	mm (in)	5.8 (0.23)
Ảnh hưởng áp suất khí quyển đến đầu ra không tải		kg/kPa (lb/in.Hg)	3 (6.6)	4.5 (9.9)	7.5 (16.5)	15 (33)	30 (66)	45 (99)

1) Sai số do ảnh hưởng tổng hợp của độ phi tuyến và độ trễ.

2) Chỉ là các giá trị điển hình. Tổng sai số do Sai số tổng hợp (Combined Error) và Ảnh hưởng nhiệt độ đến độ nhạy đáp ứng các yêu cầu của OIML R60 và NIST HB44.

3) A.L. = Applied Load = tải trọng tác dụng.

4) Xem chứng nhận tương ứng để biết đầy đủ thông tin.

5) Tỷ lệ phần trăm của tải trọng tác dụng (A.L.) trên mỗi mm (in) dịch chuyển của đầu nút tải phía trên so với đầu nút tải phía dưới.

6) Độ dịch chuyển ngang tối đa của đầu nút tải phía trên so với đầu nút tải phía dưới.

7) Đang trong quá trình hoàn thiện; vui lòng tham khảo nhà máy.
